Typová řešení - monitor stavu strojů - popis

SSS - Automatické sledování stavu strojů pomocí HW komponent napojených na stroj.

Určení:

Zajímá Vás jak často a v jakém režimu pracují Vaše stroje, i když nejste ve firmě?



Vlastnosti:

- stálý přehled v jakém provozním stavu jsou Vaše stroje
- 24 hodin, 7 dnů v týdnu
- nezávislost na obsluze (neovlivnitelné obsluhou)
- neomezený archiv dat

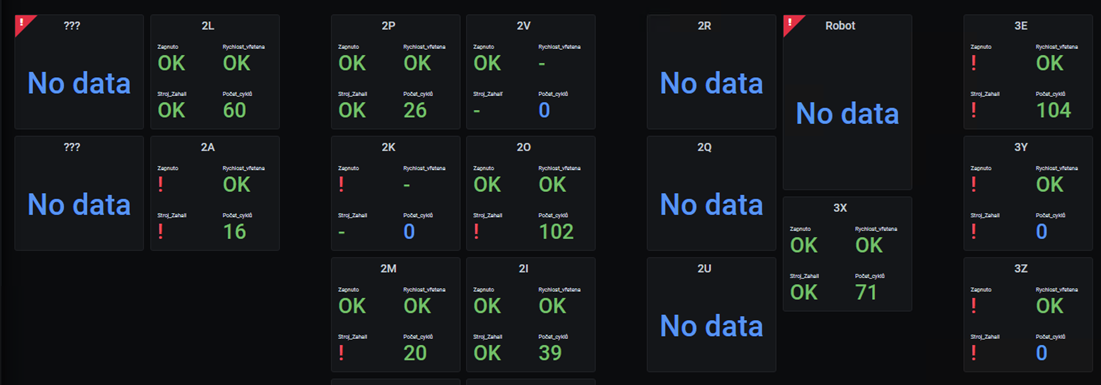

- stav všech strojů v jedné tabulce přístupné i z domu a z cest
- rozšiřovací modul - sledování počtu signálů - countery (například počtu výrobku, obecně úkonů stroje)
- rozšiřovací modul - sledování provozního stavu stroje /vazba na převodník AD4ETH (4 analogové vstupy např. napětí, tlak atd.)
- reporty, grafy, výstupy do Excelu, html, csv v nástroji "Konzola vedoucího výroby"
- nízký rozpočet

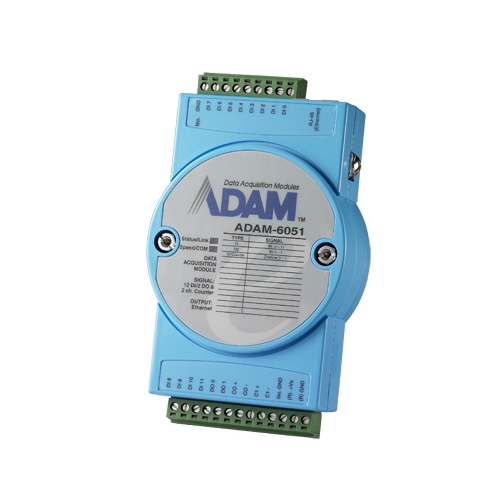

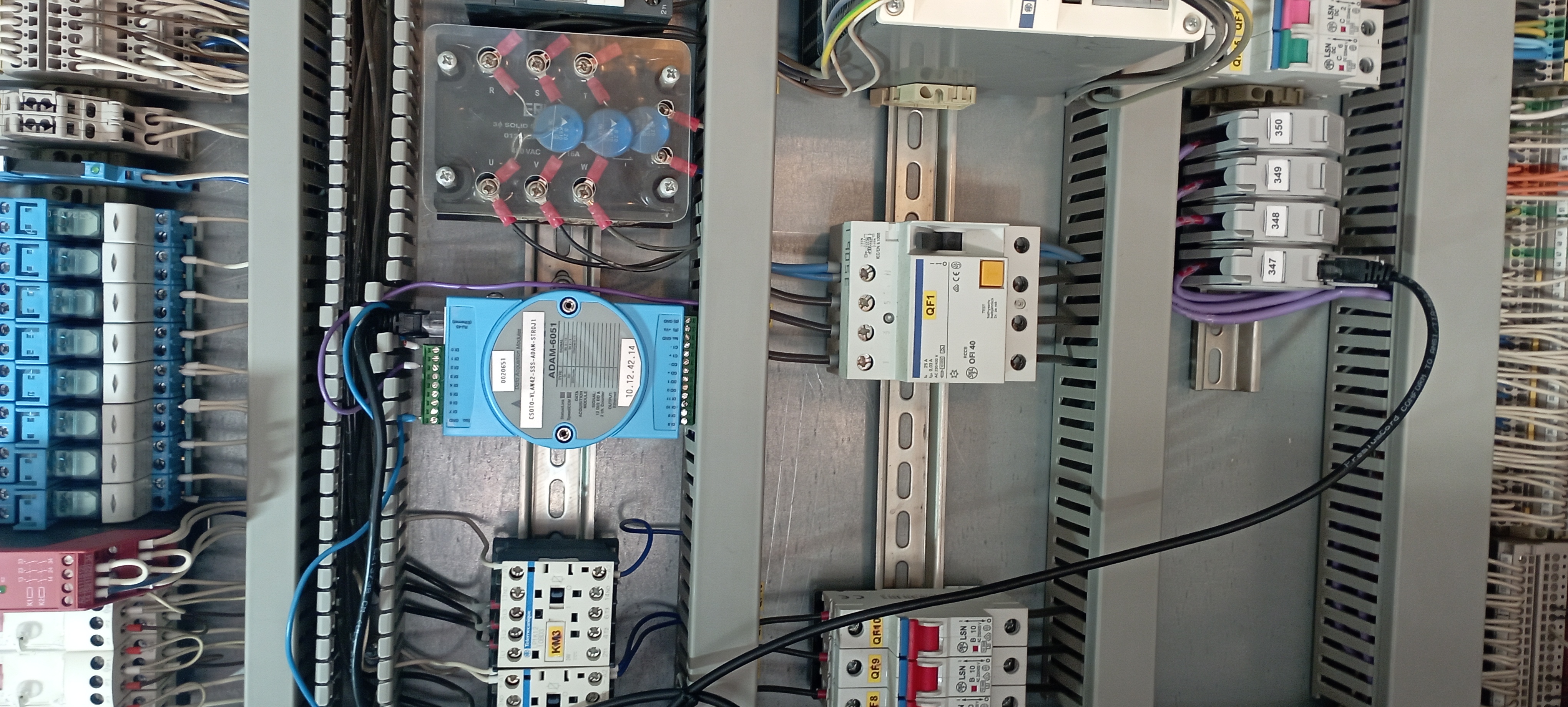

externi_IO_moduly_advantech-ADAM-6051

Typová řešení - Monitor stavu strojů - základní modul



Základní modul "SSS" snímá stavy strojů. Při změně na jakémkoli vstupu zapíše stavový řádek všech vstupů.

Princip práce:

  • na základě změny vstupního I/O signálu ADAM na některém ze sledovaných vstupů se aktivuje aktivuje servis "monitor SSS" na serveru
  • servis provede vyhodnocení dat a zavolá "MES Komunikační server"
  • "MES Komunikační server" uloží data na MS-SQW server

Příklad:

- zapnutí/vypnutí stroje
- odjištění/vypnutí hlavího pohonu
- start/stop výrobního cyklu
- aktivace výstrahy stroje (červený maják)
- aktivace/deaktivace seřizování (oranžový maják)
- aktivace operátorem (aktivační tlačítko)

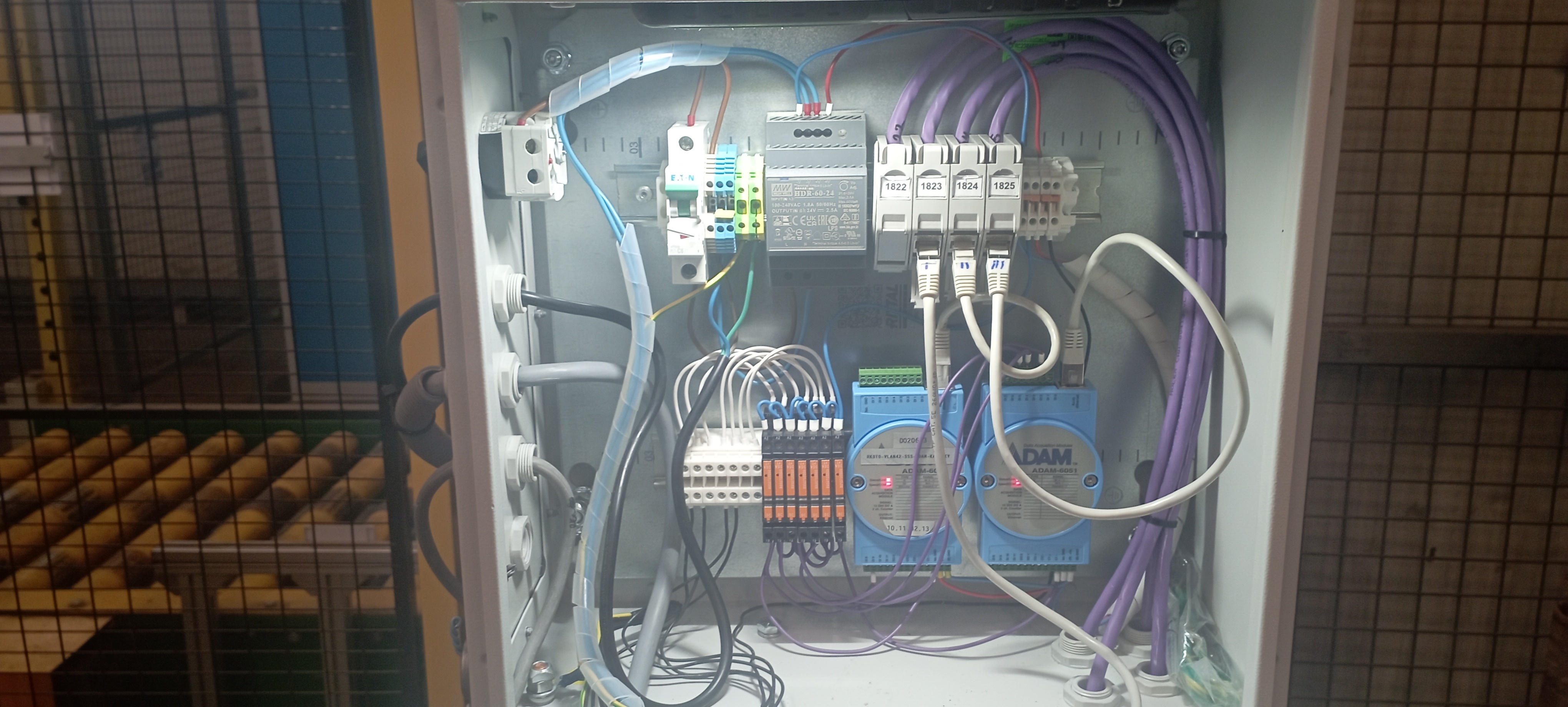

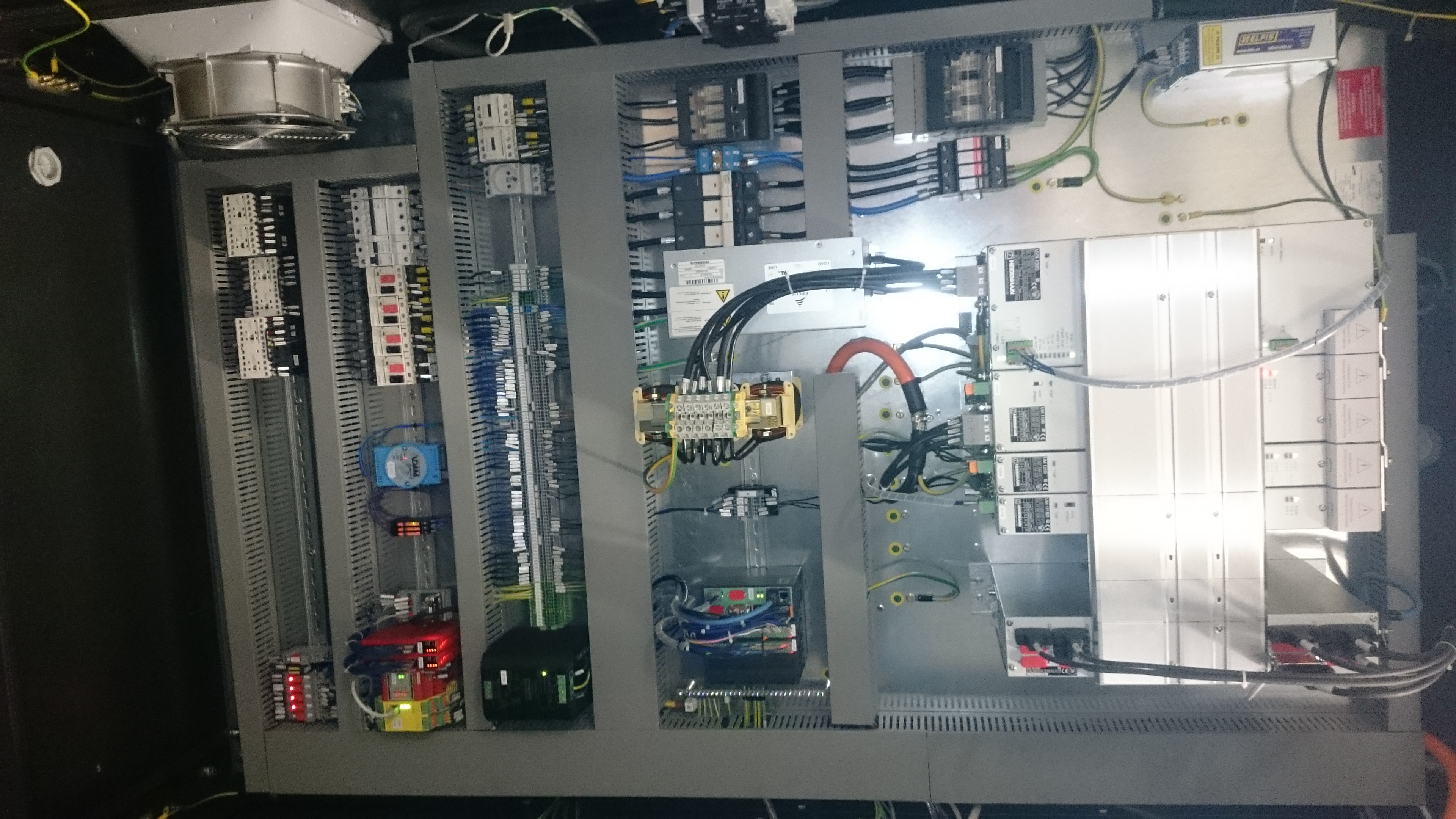

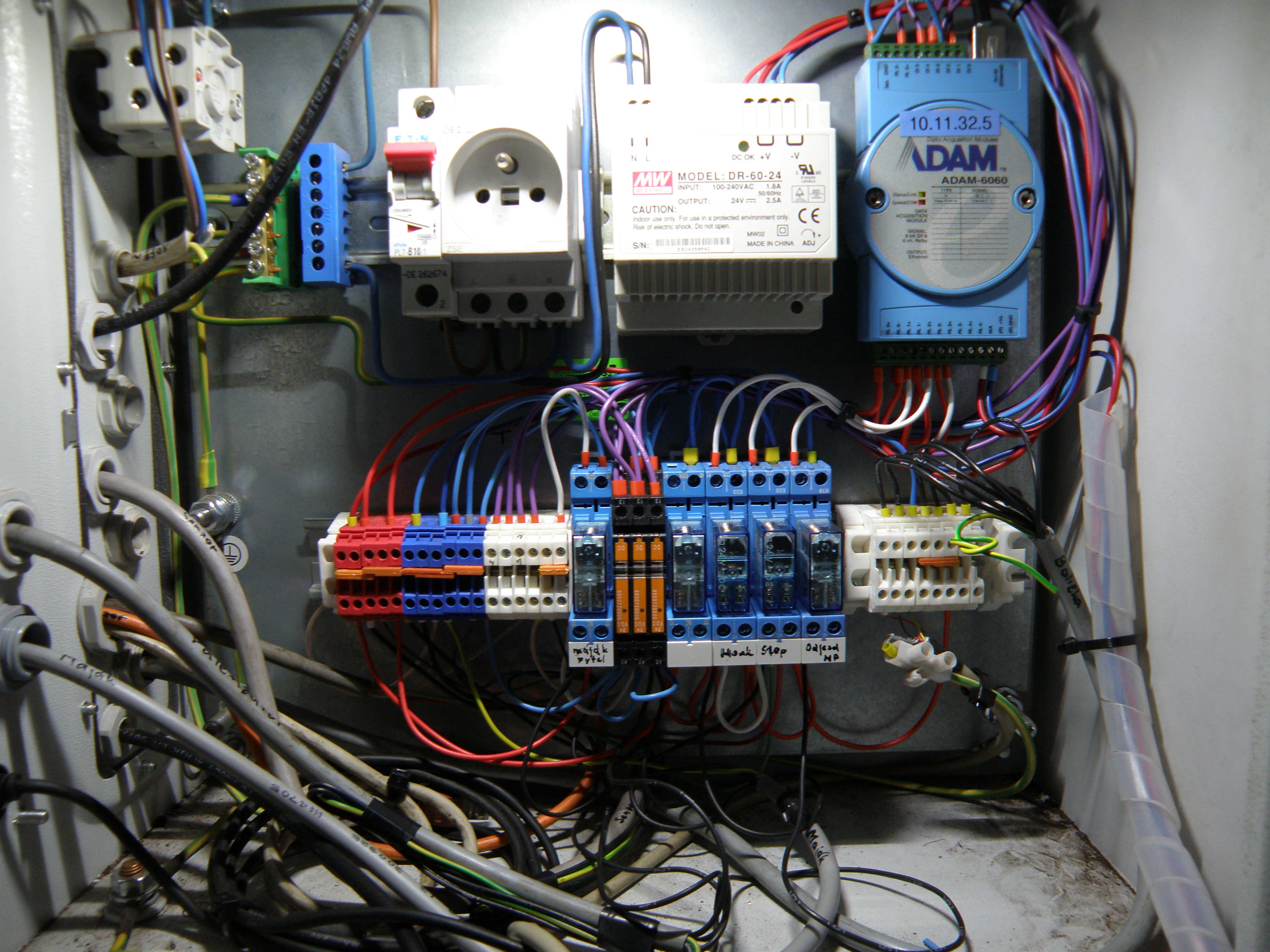

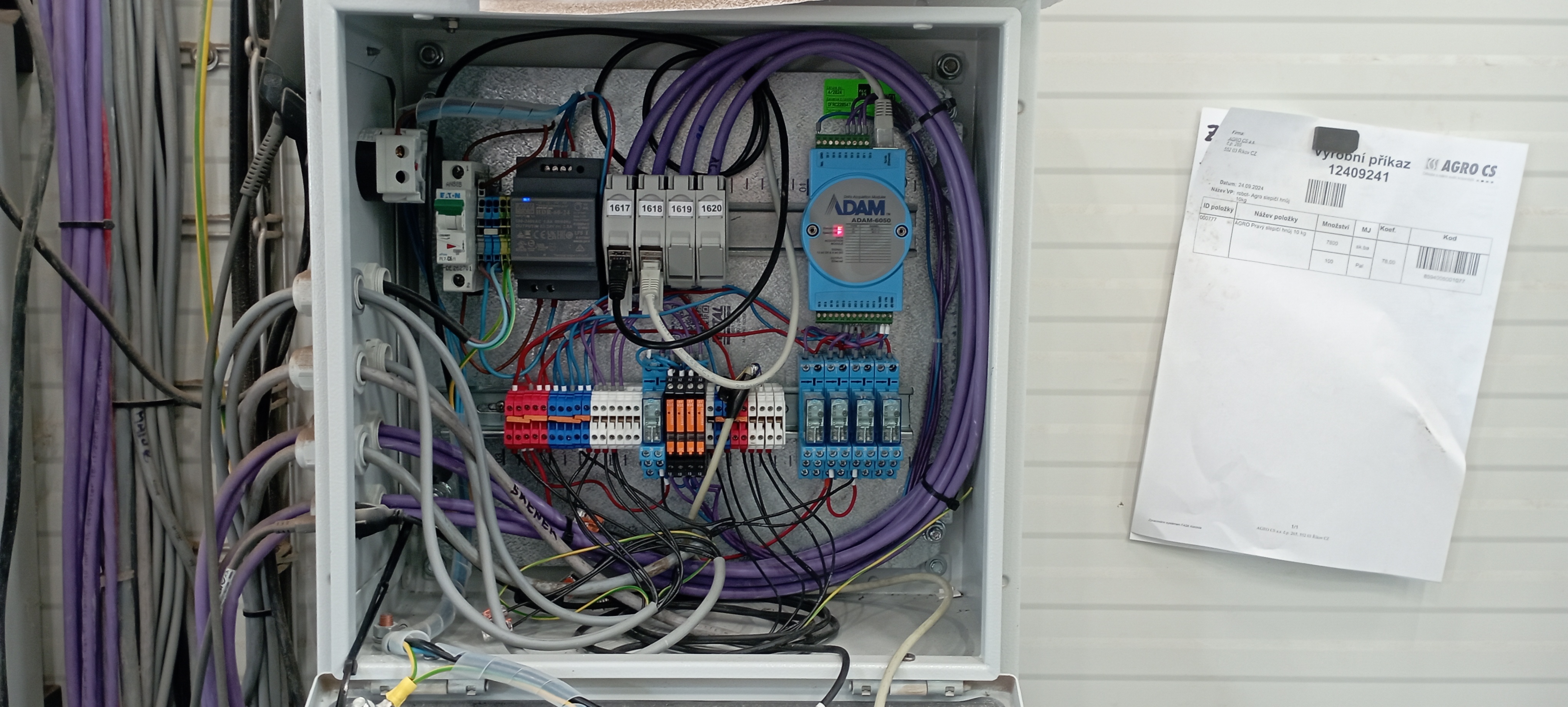

SSS_Skrin_01
Zobrazit více

Typová řešení - Monitor stavu strojů - countery



Rozšiřující modul "SSS-countery" navíc oproti základnímu modulu při změně na jakémkoli vstupu zapíše stav počítadel.

Princip práce:

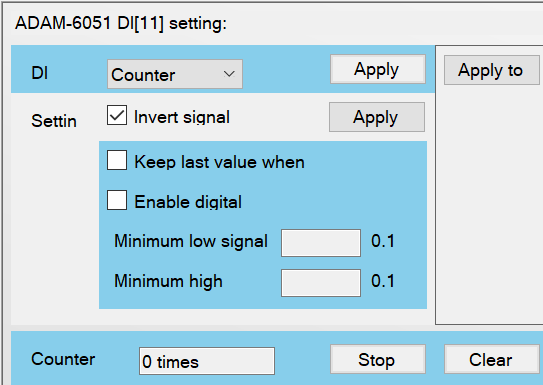

  • vybrané vstupní sekce modulu ADAM jsou převedeny do režimu "Counter"
  • při aktivací některého ze stavových sledovacích vstupů je aktivován servis "Monitor SSS" včetě dat z counterů

Příklad:

- počet vyrobených výrobků v rámci cyklu stroje
- počet cyklů stroje
- počet otáček
- počet výstrah stroje (červený maják)

SSS_Counter_01
Zobrazit více

Typová řešení - monitor stavu strojů - měřené hodnoty



Rozšiřující modul "SSS-měřené hodnoty" navíc oproti základnímu modulu při změně na jakémkoli vstupu zapíše stav naměřených hodnot převodníkem AD4ETH-U.

Princip práce:

  • na základě změny vstupního I/O signálu ADAM na některém ze sledovaných vstupů se aktivuje servis "monitor SSS" na serveru
  • servis kromě svých primárních funkcí zavolá konkrétní převodník AD4ETH-U (přiřazený k ADAMU podle konfigurace), provede vyhodnocení dat z něj a zavolá "MES Komunikační server" včetně dat z převodníku

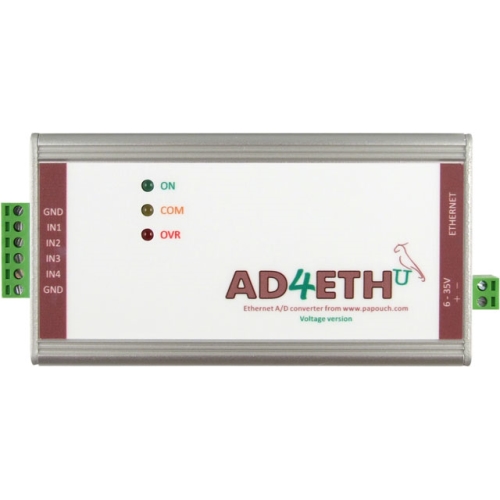

Převodník AD4ETH-U použitý v typovém projektu má čtyři nezávislé analogové napěťové vstupy 0-10V.

Příklad:

- tlak v systému stroje
- teplota pece
- napětí v bodě A
- proud v bodě B

externi_IO_moduly_papouch_merici_prevodnik_s_ethernetem_AD4ETHx
Zobrazit více

Typová řešení - monitor stavu strojů - výstupy

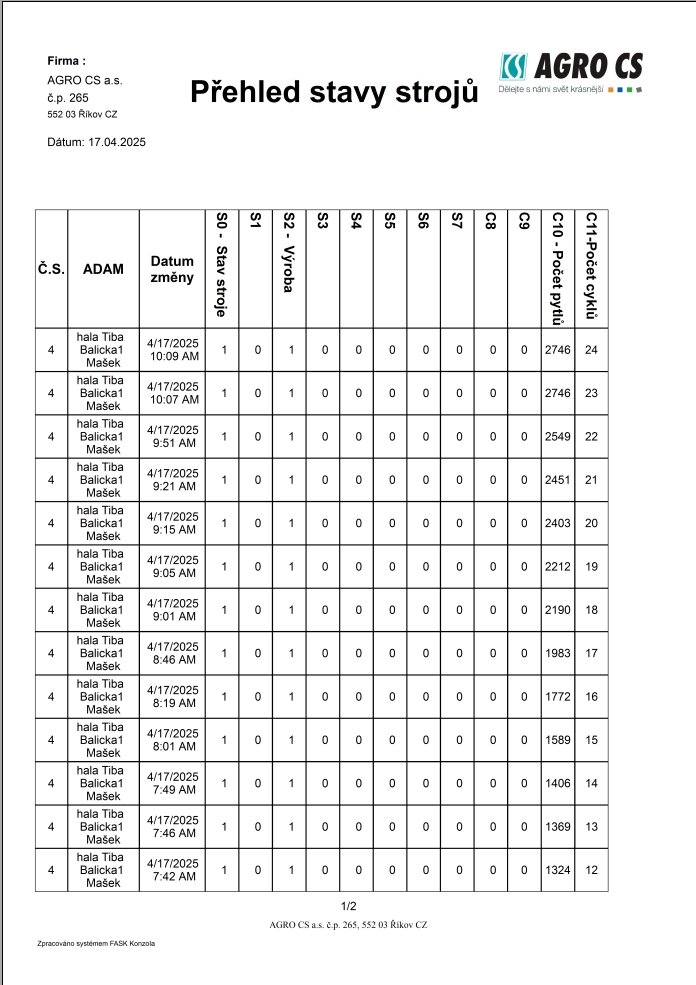

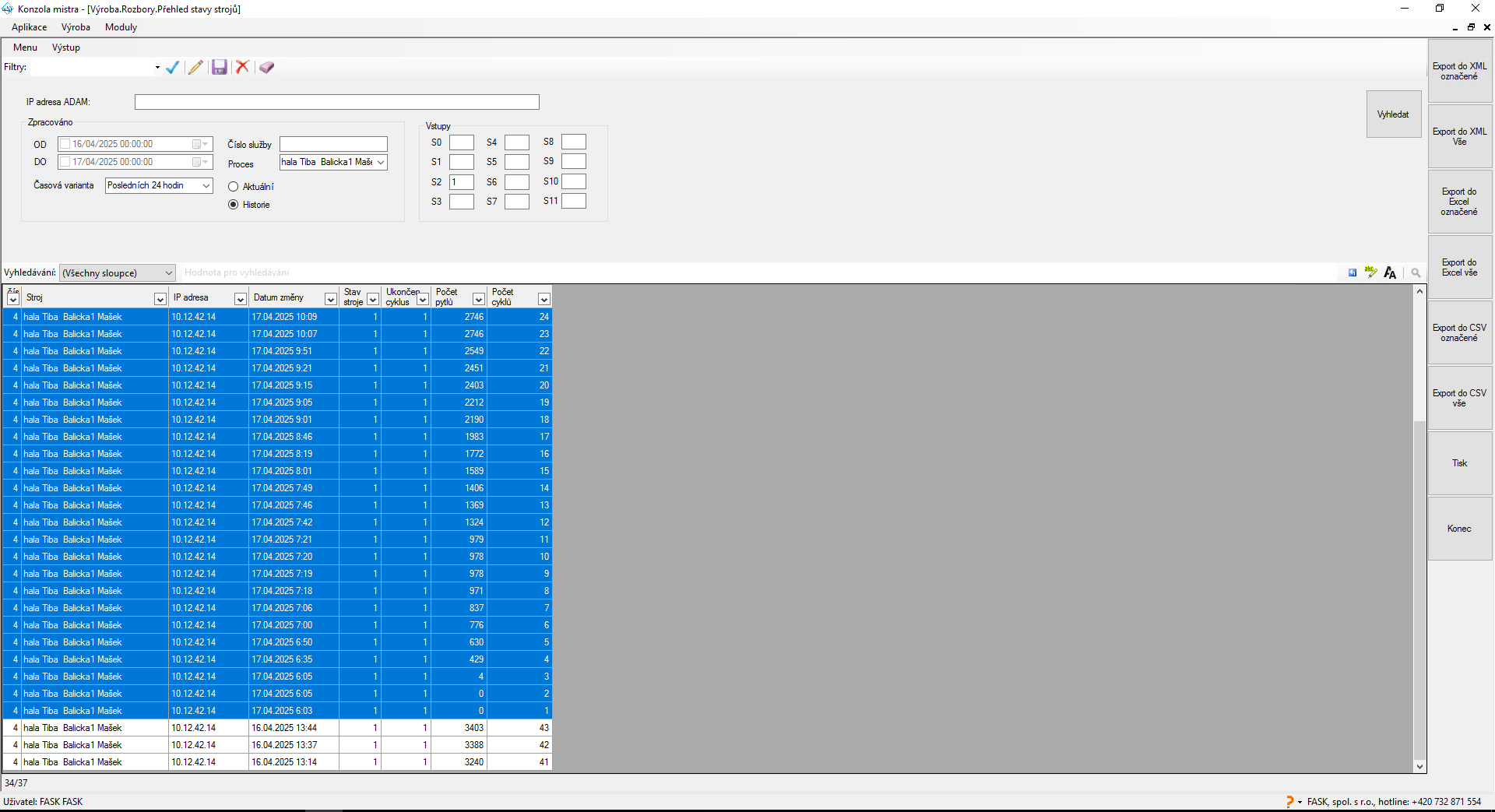

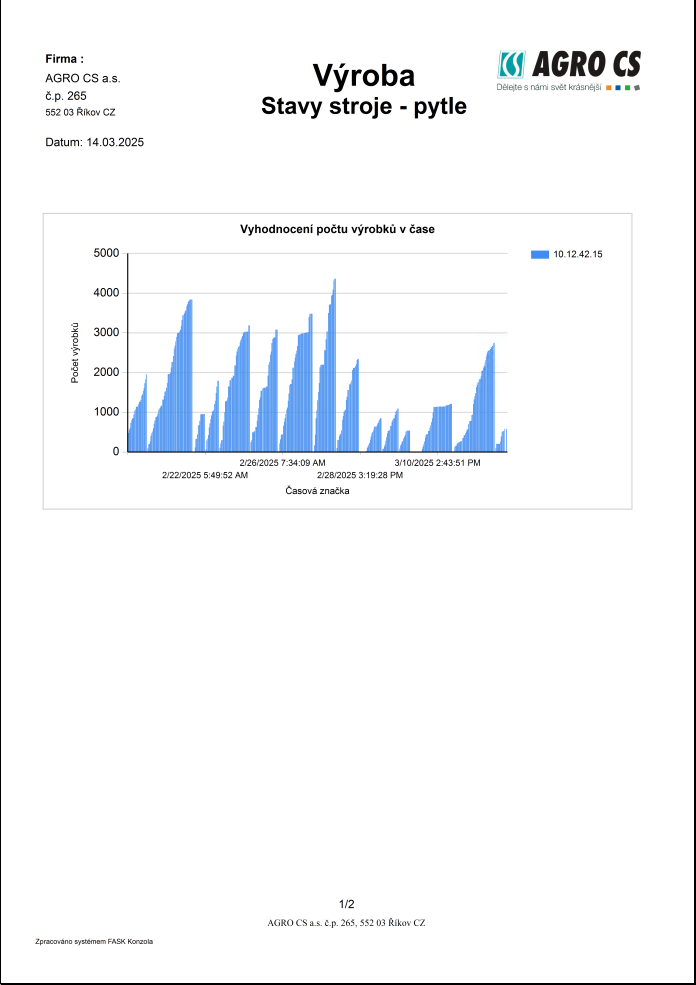

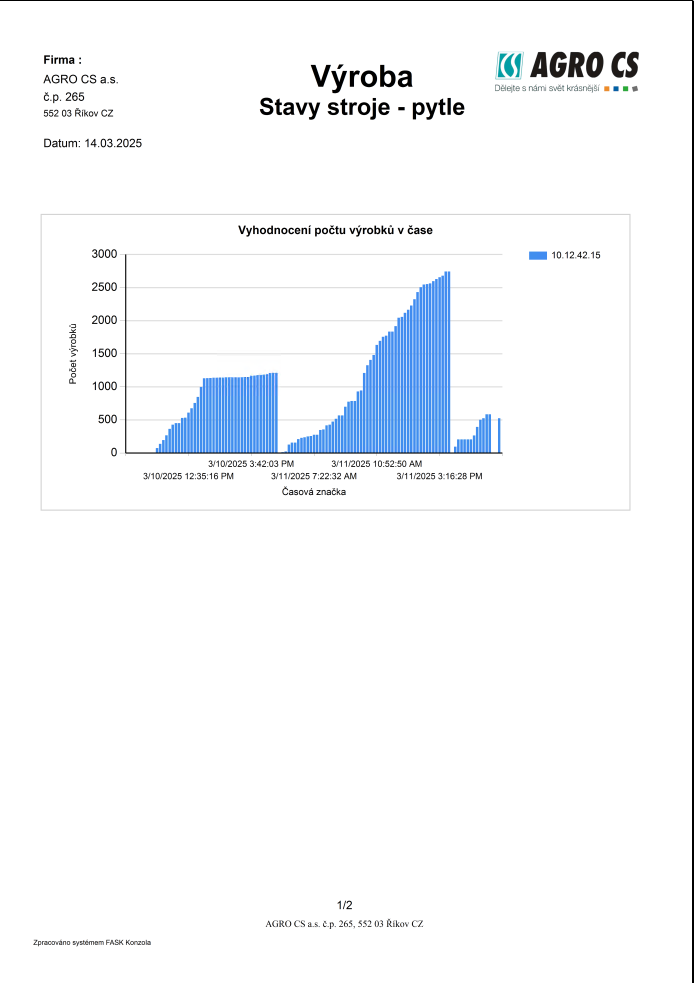

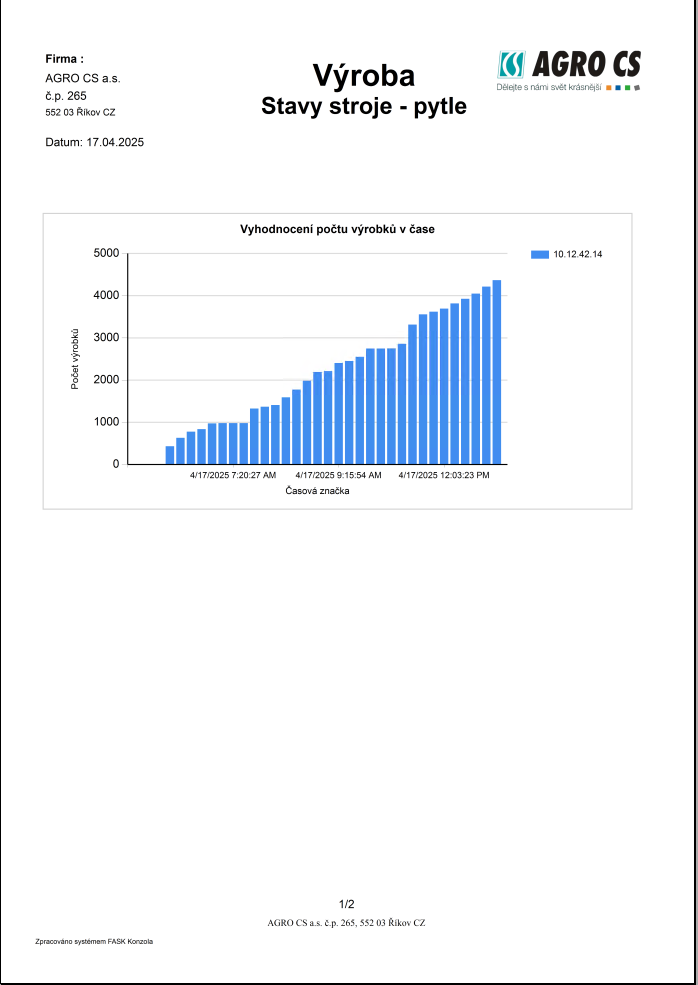

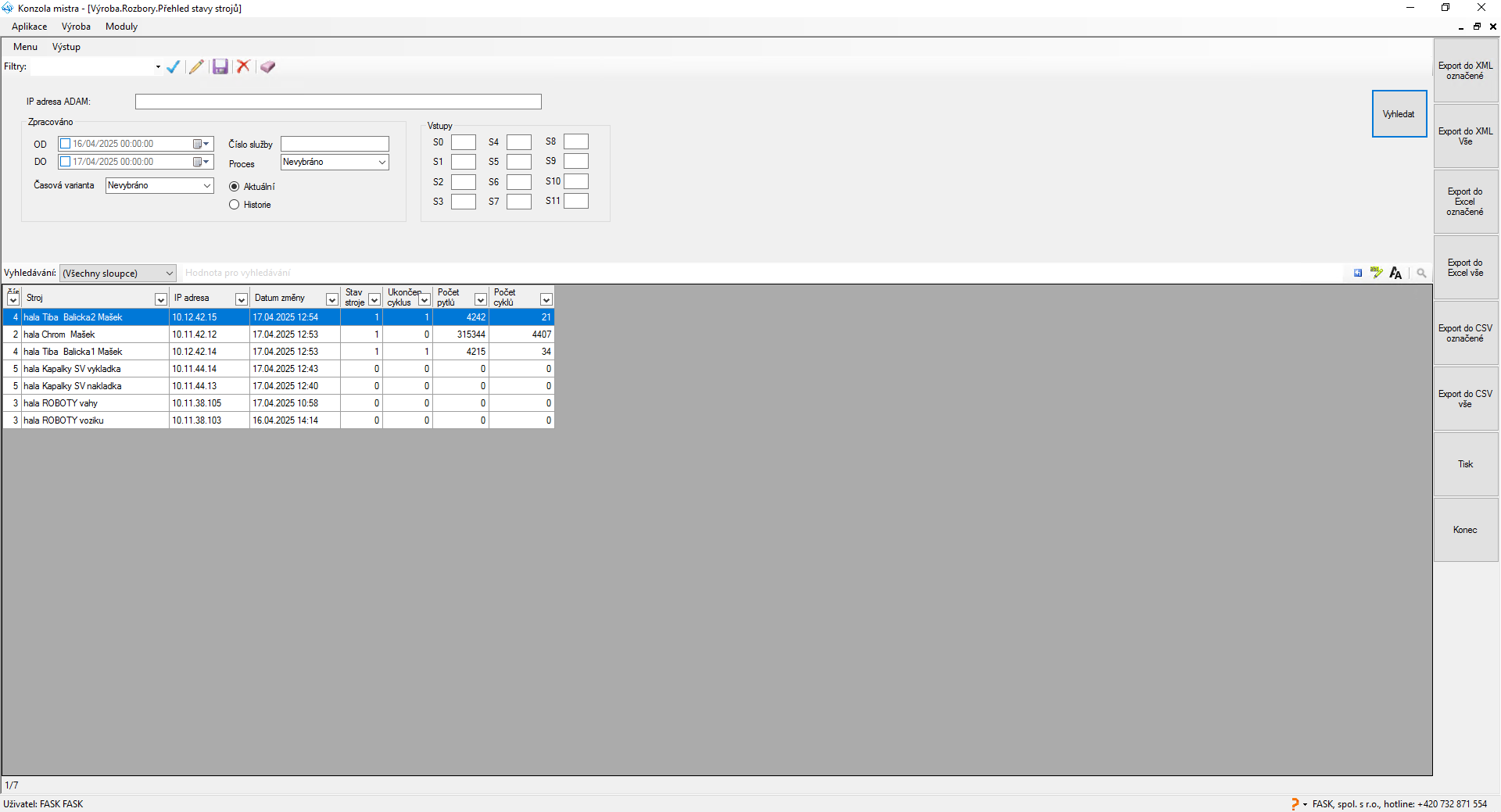

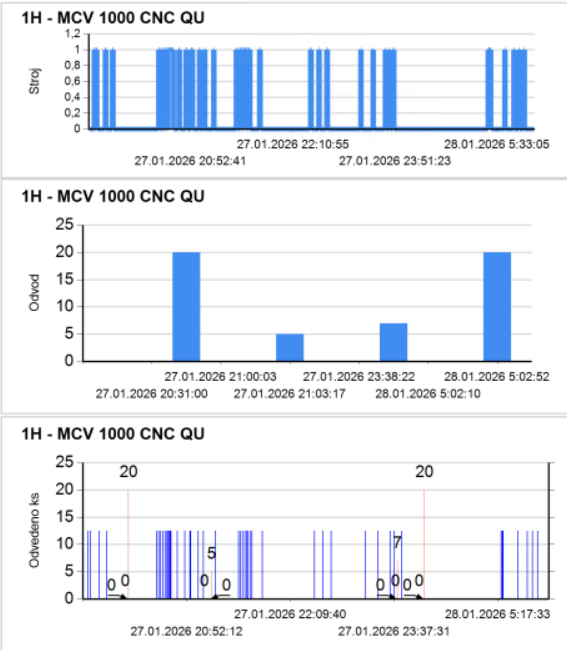

Kromě reportů a grafických výstupů je ve standardní verzi "Konzoly vedoucího výroby" možnost exportovat data do Excelu, .csv souboru nebo ve formátu .html pro webové aplikace.

Konzola_SSS_Aktual_01
Konzola_SSS_Aktual_02
Konzola_SSS_Aktual_03
Konzola_SSS_Aktual_04
SSS_Grad01
SSS_Grad02
Zobrazit více

Typová řešení - monitor stavu strojů - rozpočet

Hardware pro SSS - základní řešení
Hardware                                                                                                          Počet  Výpočet Cena Kč bez DPH

ADAM 6051

5

 =5*5000 25000
Optočleny (počet ks) + spotřební materiál  *)

5

 =5*500 2500
Hardware celkem           27500.- Kč

*) Poznámka: potřebné v případě, že nelze využít bezpotenciálové kontakty stroje (není započteno v kalkulaci)

Hardware pro SSS - rozšíření o měřené hodnoty

Hardware                                                                                                          Počet  Výpočet Cena Kč bez DPH

AD4ETH-U

0

 =0*5090 0
Spotřební materiál

0

 =0*100 0
Hardware celkem           0.- Kč

Licence pro SSS - základní řešení
Software      Počet  Výpočet Cena Kč bez DPH

Komunikační server – MES_W_Server verze "S" (pouze pro SSS) multilicence 1-5

 1 =1*1500 1500

Komunikační server – MES_W_Server  plná verze                          multilicence 1-5

 0 =0*5500 0
Servis MES_SSS „Monitoring strojů“ základní licence                     multilicence 1-5 1 =1*5000 5000
Konzola vedoucího výroby - verze "S" (pouze pro SSS) 1 =1*2000 2000
Konzola vedoucího výroby - plná verze 0 =0*6000 0
Dohledová tabule – základní - neomezený počet nahlížejících   *) 0 =0*4000 0
Software celkem     8.500.- Kč

*) Poznámka: volitelná komponenta, pro chod systému není nezbytná (není započteno v kalkulaci)



Licence pro SSS - rozšiřovací moduly
Software      Počet  Výpočet Cena Kč bez DPH
Servis MES_SSS „Monitoring strojů“ - countery                               multilicence 1-5

0

 =0*3000 0
Servis MES_SSS „Monitoring strojů“ - měřené hodnoty                   multilicence 1-5

0

 =0*5000 0

Celkem HW + SW     36000.- Kč
Celkem HW + SW za jeden stroj     7200.- Kč


Příklad kalkulace (bez služeb v hodinové sazbě):
PrikladKalkulaceSSS1_08

PrikladKalkulaceSSS1_08

Typová řešení - monitor stavu strojů - možnosti zápůjčky

Režim zápůjčky:  DETAIL
